您的位置:首页 > 产品展示 > 模塑格栅系列 > 力学性能表

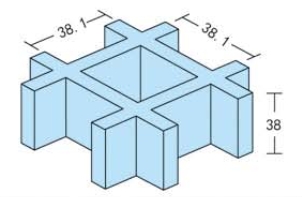

H20方格尺寸38.1×38.1

肋壁厚度(上/下

6.0/5.0

承载杆中心间距

38.1

开孔率

78%

每平方米大约重量

9.80千克/平方米

整板可选尺寸:1220×4000、1220×3660、1220×2440、915×3050双向受力

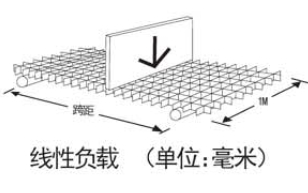

跨距/挠度	千克/米					极限负载
	75	150	300	450	750
	75	150	300	450	750
300	0.254	0.508	1.016	1.524	2.54	4470
450	0.762	1.524	3.302	4.826	8.128	2980
600	1.778	3.81	7.62	11.176	-	2235
750	2.794	5.588	11.43	-	-	1788
900	5.334	10.668	-	-	-	1490

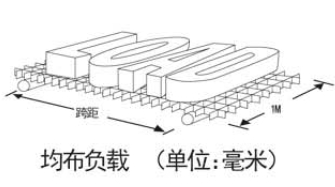

跨距/挠度	千克/平方米						极限负载
跨距/挠度	350	500	750	1000	1500	2500	极限负载
300	<0.254	0.254	0.508	0.508	1.016	1.524	29280
450	1.016	1.524	2.286	3.048	4.572	7.62	12980.8
600	3.084	4.572	7.112	9.398	-	-	7320
750	5.842	8.89	-	-	-	-	4084.8
900	-	-	-	-	-	-	3226.8

H25方格尺寸38.1×38.1

肋壁厚度(上/下)

6.4/5.0

承载杆中心间距

38.1

开孔率

68%

每平方米大约重量

12.3千克/平方米

整板可选尺寸:1524×4000、1220×4000、1220×3660、1220×2440、915×3050双向受力

跨距/挠度	千克/米						断裂点
跨距/挠度	75	150	300	450	600	750	断裂点
450	0.559	1.146	2.159	3.073	4.115	4.75	3910
600	0.864	1.702	3.505	5.156	6.706	8.179	2924
900	2.896	5.918	12.116	18.44	-	-	1948
1200	5.715	11.633	-	-	-	-	1461

跨距/挠度	千克/平方米
跨距/挠度	240	480	980	1450	2450	3650	4880
450	0.66	1.092	1.93	2.769	4.47	6.579	-
450	0.66	1.092	1.93	2.769	4.47	6.579	-
600	1.118	2.108	4.14	6.172	10.211	15.265	-
750	2.667	5.387	10.82	16.28	-	-	-
900	5.537	11.176	21.717	-	-	-	-

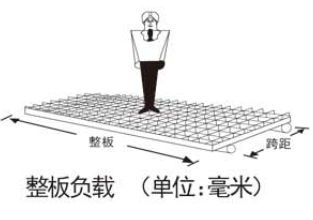

跨距/挠度	千克
跨距/挠度	150	370	750	1120	1500	2200	2980
450	0.254	0.686	1.55	2.159	2.667	4.166	5.232
600	0.734	1.651	3.175	4.623	6.121	9.119	12.116
900	1.778	4.445	8.814	13.157	-	-	-
1200	2.946	7.544	15.062	-	-	-	-

H30方格尺寸38.1×38.1

	肋壁厚度(上/下) 6.5/5.0 承载杆中心间距 38.1 开孔率 68% 每平方米大约重量 14.60千克/平方米
整板可选尺寸:1524×4000、1220×4000、1220×3660、1000×4090、1220×2440、915×3050双向受力

跨距/挠度	千克/米						极限负载
跨距/挠度	75	150	300	450	750	1500	极限负载
300	<0.254	<0.254	0.254	0.508	0.762	1.524	9923.4
450	0.254	0.508	1.016	1.524	2.54	-	4827.6
600	0.508	1.27	2.286	3.556	5.842	-	4112.4
750	1.27	2.54	4.826	7.366	12.446	-	3173.7
900	1.778	3.81	7.62	11.43	-	-	2637.3

跨距/挠度	千克/平方米						极限负载
	350	500	750	1000	1500	2500
	350	500	750	1000	1500	2500
300	<0.254	<0.254	<0.254	<0.254	0.254	0.508	32500.8
450	0.254	0.508	0.762	1.016	1.524	2.286	21661.2
600	1.016	1.524	2.286	2.794	4.318	7.366	12980.8
750	2.54	3.81	5.842	7.62	11.684	-	8296
900	4.572	7.112	10.668	-	-	-	5758.4

跨距/挠度	千克
跨距/挠度	25	45	100	150	250
600	<0.254	0.254	0.762	1.016	1.778
750	0.254	0.762	1.27	2.032	3.302
900	0.508	0.762	1.778	2.54	4.064
1050	0.762	1.524	2.794	43.18	7.112
1200	1.016	1.778	3.81	5.588	9.398

H38方格尺寸38.1×38.1

	肋壁厚度(上/下) 7.0/5.0 承载杆中心间距 38.1 开孔率 68% 每平方米大约重量 19.50千克/平方米
整板可选尺寸:1524×4000、1524×3050、1220×4000、1220×3660、1220×2440、915×3050双向受力

跨距/挠度	千克/米						断裂点
跨距/挠度	75	150	300	450	600	750	断裂点
300	0.279	0.356	0.483	0.61	0.762	0.889
300	0.279	0.356	0.483	0.61	0.762	0.889	17116
600	0.356	0.66	1.245	1.85	2.464	3.073	8718
900	0.864	1.803	3.683	5.563	7.417	9.296	5817
1200	2.261	4.749	9.677	14.63	19.583	-	3755

跨距/挠度	千克/平方米
跨距/挠度	240	480	980	1450	2450	3650	4880
300	0.254	0.305	0.381	0.457	0.635	0.838	-
600	0.432	0.813	1.549	2.311	3.8354	5.74	-
900	1.702	3.454	6.959	10.465	17.475	-	-
1200	5.969	12.167	24.511	-	-	-	-

跨距/挠度	千克
跨距/挠度	150	370	750	1120	1500	2200	2980
450	0.203	0.406	0.711	0.889	1.143	1.676	2.21
600	0.356	0.889	1.499	1.905	2.413	3.531	4.267
900	0.61	1.5	2.9	4.14	5.41	7.95	10.566
1200	0.914	2.388	4.699	6.96	9.195	13.665	-

H50方格尺寸50×50

	肋壁厚度(上/下) 8.0/6.0 承载杆中心间距 50 开孔率 78% 每平方米大约重量 23.7千克/平方米
整板可选尺寸:1800×4000、1524×4000、1220×3660、1220×2440、915×3050双向受力

跨距/挠度	千克/米						断裂点
跨距/挠度	75	150	300	450	600	750	断裂点
300	0.279	0.305	0.406	0.483	0.635	1.041
300	0.279	0.305	0.406	0.483	0.635	1.041	21727
600	0.356	0.508	0.813	1.128	1.753	3.327	11713
900	0.508	1.118	2.235	3.2	5.516	10.058	7780
1200	0.914	1.93	3.937	5.918	9.957	-	5834

跨距/挠度	千克/平方米
跨距/挠度	240	480	980	1450	2450	3650	4880
300	0.254	0.279	0.33	0.381	0.483	0.737	-
600	0.381	0.584	0.965	1.372	2.134	4.115	-
900	1.194	2.108	3.937	5.766	9.449	18.593	-
1200	2.413	4.928	9.957	14.961	-	-	-

跨距/挠度	千克
跨距/挠度	300	600	900	1500	2200	2980	3700
450	0.254	0.33	0.457	0.711	1.016	1.346	1.7018
600	0.381	0.8636	1.1176	1.524	2.032	2.54	3.1242
900	0.6604	1.2192	1.778	2.896	4.191	5.512	6.7564
1200	0.9398	1.8542	2.7432	4.547	6.807	9.271	11.252

H25方格尺寸25×100

	肋壁厚度(上/下) 7.0/5.5 承载杆中心间距 25 开孔率 67% 每平方米大约重量 13.0千克/平方米
整板可选尺寸:1007×3007宽度方向受力

跨距/挠度	千克/米						断裂点
跨距/挠度	75	150	300	450	600	750	断裂点
300	0.33	0.483	0.737	0.991	1.27	1.52	9442
600	0.864	1.727	3.454	5.182	6.909	8.636	4305
750	1.397	2.718	5.105	7.163	9.55	11.938	3589
900	2.413	4.724	8.814	12.369	16.51	20.625	3216

跨距/挠度	千克/平方米
跨距/挠度	240	480	980	1450	2450	3650	4880
300	0.279	0.381	0.533	0.711	1.041	-	1.905
600	0.914	1.854	3.683	5.537	9.22	-	18.466
900	3.632	6.6	12.573	18.542	-	-	-
1050	8.007	14.884	-	-	-	-	-

跨距/挠度	千克
跨距/挠度	150	370	750	1120	1500	2200	2980
450	0.279	0.686	1.448	2.209	2.718	4.191	5.41
600	0.711	1.524	3.531	4.623	6.02	9.22	12.294
900	1.626	3.962	7.823	11.811	-	-	-
1200	-	-	-	-	-	-	-

H25方格尺寸25×100

	肋壁厚度(上/下) 9.5/8.0 承载杆中心间距 25 开孔率 52% 每平方米大约重量 19.5千克/平方米
整板可选尺寸:1220×3660、1220×2440、915×3050宽度方向受力

跨距/挠度	千克/米						极限负载
跨距/挠度	75	150	300	450	750	1500	极限负载
300	<0.254	0.254	0.762	1.016	1.27	1.524
300	<0.254	0.254	0.762	1.016	1.27	1.524	10057.5
450	0.508	0.762	1.778	2.54	3.302	4.318	7263.75
600	0.762	1.778	3.556	5.08	6.858	-	5773.75
750	1.524	3.048	6.096	9.144	11.938	-	4842.5
900	2.286	4.826	9.652	-	-	-	4172
1050	3.556	7.112	-	-	-	-	3687.75
1200	5.08	10.16	-	-	-	-	3501.50

跨距/挠度	千克/平方米						极限负载
	250	350	300	750	1000	1500
	250	350	300	750	1000	1500
300	<0.254	<0.254	<0.254	0.254	0.508	0.508	32940
450	0.508	0.508	0.762	1.27	1.524	2.286	18910
600	1.016	1.27	2.032	3.302	4.318	6.35	15860
750	2.286	3.048	4.572	7.112	9.398	-	12688
900	4.572	5.842	8.89	-	-	-	9110.96
1050	7.874	10.16	-	-	-	-	6900.32
1200	12.7	-	-	-	-	-	5734

跨距/挠度	千克
跨距/挠度	25	45	100	150	250	450	1000
250	<0.254	<0.254	0.254	0.508	0.762	1.27	2.54
400	<0.254	0.254	0.762	1.016	1.524	3.302	12.192
550	0.254	0.508	1.27	1.778	3.048	6.096	-
700	0.508	1.016	2.032	3.048	5.08	10.16	-
850	0.762	1.524	3.048	4.572	7.62	-	-
1000	1.016	2.032	3.81	5.874	9.652	-	-

H38方格尺寸38×152

	肋壁厚度(上/下) 8.0/6.0 承载杆中心间距 38 开孔率 67% 每平方米大约重量 16千克/平方米
整板可选尺寸:1524×4050、1220×3660、1220×2440、915×3050长度方向受力宽度方向受力均可供应

跨距/挠度	千克/米						极限负载
跨距/挠度	75	150	300	450	600	750	极限负载
300	<0.254	<0.254	0.254	0.508	0.508	0.762	12627.75
450	<0.254	0.254	0.762	1.016	1.524	1.778	9945.75
600	0.254	0.762	1.524	2.286	3.046	3.81	8232.25
750	0.762	1.27	2.794	4.064	5.334	6.604	7040.25
900	1.016	2.286	4.318	6.6.4	8.636	10.92	6146.25
1050	1.524	3.302	6.604	9.906	-	-	5438.5
1200	2.286	4.826	9.652	-	-	-	5140.5

跨距/挠度	千克/平方米						极限负载
跨距/挠度	350	450	750	1000	1500	2500	极限负载
300	<0.254	<0.254	<0.254	0.254	0.254	0.508	41358
450	<0.254	0.254	0.508	0.762	1.016	1.778	26962
600	0.508	1.016	1.27	1.778	2.794	4.572	21716
750	1027	2.032	3.048	4.064	6.35	-	18446.4
900	2.54	4.064	6.096	8.128	12.192	-	13420
1050	4.572	7.112	10. 668	-	-	-	10179.68
1200	7.874	11.938	-	-	-	-	8418

跨距/挠度	千克
跨距/挠度	25	45	100	150	250	450	1000
250	<0.254	<0.254	<0.254	<0.254	0.254	0.762	1.27
400	<0.254	0.254	0.508	0.762	1.016	2.032	4.318
550	<0.254	0.254	0.762	1.016	1.778	3.302	6.858
700	0.254	0.508	1.016	1.524	2.54	5.334	10.414
850	0.508	0.762	1.524	2.286	4.064	7.874	-
1000	0.508	1.016	2.286	3.302	5.588	11.176	-
1150	0.762	1.524	3.048	4.572	7.366	-	-
